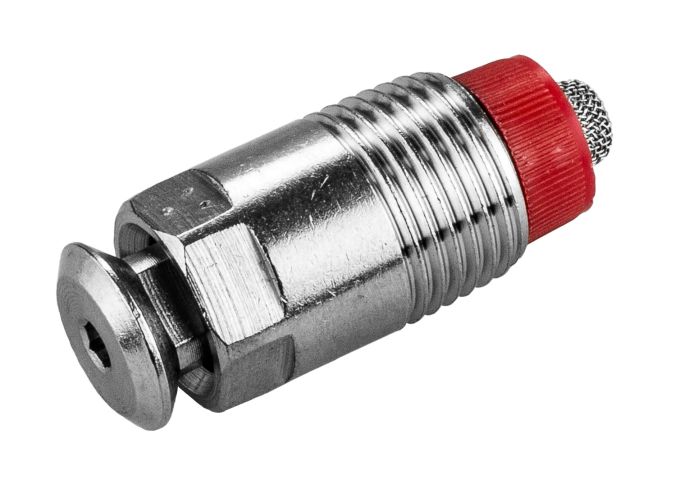

Trough-sprayer 1/2"

10097-5

Sprayer 1/2“

  • for fatteners und weaners
  • Weight: 0.06KG

    Packing Unit


    Quantity 50 Pcs.
    Weight: 3,4 KG
    VPA: Karton
    Lenght: 21 cm
    Height: 8 cm
    Width: 16 KG

    Availability


    Stock: 5834


    Montagehinweise

    Damit mit dem Einbau auch alles klappt, haben wir bei jeder Tränke bei den Produktdetails die jeweiligen Einbauhöhen, Ersatzteilliste und Wasserabgabentabelle hinterlegt. Zusätzlich haben wir hier einige nützliche hIlfen für Sie zusammengestellt.

    Einbauhöhen

    Die angegebenen Einbauhöhen sind Richtwerte. Die Tiere sollen immer den Kopf zum Trinken leicht anheben müssen (Beißnippel) bzw. leicht nach unten beugen (Beckentränken). Bei Trognippel und Trogsprüher empfehlen wir die Montage so tief wie möglich, damit die Tiere durch spielen nicht den Trog vollaufen lassen können. Bei der Ferkelaufzucht sind 2 Einbauhöhen bzw. Höhenversteller zu empfehlen.

    Einbauwinkel

    Bei allen Beißtränken kann der Winkel zwischen 15°-45° gewählt werden. Bei 15° bittet die untere Höhenangabe, bei 45° die obere Höhenangabe verwenden.

    Wasserdruck

    Alle tränken (ausser Nippeltränken 10090 - 10091) arbeiten bei Niederdruck und Hochdruck, max. 4bar. Bei der Ferkelaufzucht sollte der Wasserdruck 2 bar nicht überschreiten. Generell gilt, je niedriger der Druck, desto idealer. Die Gründe dafür sind

    • Wasserersparnis
    • geringer Verschleiß von Dichtung und Feder
    • sanfterer Wasserfluß
    • leichteres Betätigen

    Deshalb empfehlen wir bei höherem oder schwankendem Wasserdruck den Einsatz eines Druckreduzierers.

    Wasserabgabetabelle

    Die ermittelten Wasserabgaben sind Richtwerte. Der Wassderdruck am Anfang und Ende vom Stall schwankt, dadurch auch die Wasserabgabe. Durch unsere einstellbaren Düsen können Sie die Wassermenge dem vorhandenen Wasserdruck anpassen. Wir empfehlen von Ferkelaufzucht bis Mast eine max. Wasserabgabe von 0,6 - 1 ltr/min. Bei Sauen kann die Wassermenge auf den Maximalwert gesetzt werden, solange die Tränken im bzw. über den Trog montiert sind. Wünschen Sie eine größere Wasserabgabemenge als unsere einstellbaren Düsen ermöglichen, können wir diese gegen Düsen mit größeren Durchmesser von 3 mm, 3.5 mm oder 4 mm austauschen. Druckreduzierer ermöglichen eine zentrale Einstellung der Wassermenge. Z.B. im Sommer könnte der Wasserdruck erhöht werden, um die Wasserabgabe zu steigern.

    Verschmutzung

    Verunreinigungen im Wasser bzw. Rohrsystem sind eine der Hauptursachen von späteren Problemen bei Tränken. Wir empfehlen den Einbau eines Wasserfilters, um dem vorzubeugen.

    Installation Guidelines

    In order to make the installation easier for you, we have these helpful tips and recommendations. For each drinker we have compiled a info page containing the installation heights, spare parts list and water flow table. For all drinkers we have some general tips before the start of the installation

    Installation height

    The listed installation heights are a guide line. The animals should always lift their head slightly when drinking from bite-drinkers and lower it slightly when drinking from bowl-drinkers. For trough-sprayers and nipples we recommend the installation to be as low as possible, so the pigs cannot have the trough over flow by playing with the drinkers.

    For weaners we suggest using drinkers at two heights or height adjusters.

    Insatllation angle

    For all bite drinkers the installation angle can vary between 15°-45°. When using 15° please take the lower suggested installation height, by 45° use the higher one.

    Water pressure

    All drinkers (except nipple-drinkers 10090 – 10091) work on high or low pressure. Our max recommended water pressure is 4 bar (55 psi). For piglets and weaners the water pressure should not be above 2 bar (28 psi). The general rule is, the lower the water pressure, the better. The reasons herefore are:

    • Water savings
    • Less wear on O-rings and washers
    • Softer water flow
    • Easier use

    Therefore we recommend on higher pressure the use of a pressure reducer

    Water-flow table

    The listed water-flows are a guide line. The water pressure at the beginning and end of the building vary. All drinkers have an adjustable orifices, so the water flow can be adapted to the water pressure. For weaners to finishers we recommend a max. water-flow between 0,6 and 1 ltr/min. For sows the water-flow can be set at the maximum rate, as long as the drinkers are mounted above or in the trough. If you require a higher water-flow rate than our standard adjustable orifice allows, they can replaced with large single hole orifice in 3 mm, 3.5 mm or 4 mm. Pressure reducers allow a central adjusting of the water flow rate. For example, in the summer the pressure can be increased to raise the water-flow.
